电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

了解控制柜柜内布局和介绍，生产开始前就要开始了解外形尺寸的选择工作了，为方便大家了解，我们总结并分段解说：

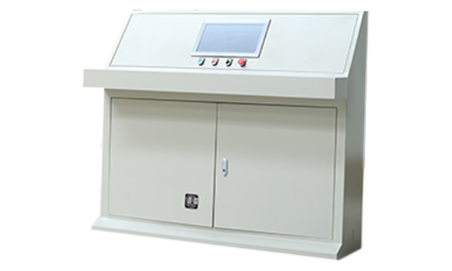

电气控制柜操作台式

电气零部件的外形尺寸大小直接影响机柜尺寸的大小和结构。影响电气零部件的外形尺寸大小的主要因素有两个:

1)一次电路的电压等级

一次电路的电压 等级越高，对电气元件的绝缘耐压等级要求越高:为保证控制电气安全可靠地工作及工作寿命，必须保证各个电极之间有足够的电气间隙和爬电距离，其结果是造成控制电器形体增大。控制电器形体的增大，-方面使其外形尺寸增大，另一方面控制电器的自身重量大幅度增加。

2)一 次电路的电流大小

一次电路的电流越大，工作时产生的电动力就越大:为保证控制电器安全可靠地工作及工作寿命，要求电气元件的导电部件尺寸足够大，因而造成控制电器形体增大。

控制电器外形尺寸的增大，要求机柜的尺寸必须足够大，这样才能够在保证足够的电气间隙和爬电距离的前提下进行安装。控制电器自身重量的增加，要求机柜必须有足够的机械强度和结构刚度，这样才能够安全可靠地支撑它们。这些都是在进行电气元件布置图设计和机柜结构设计时必须考虑的问题。
