什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

接线方案对元器件布置图设计的影响在这里：

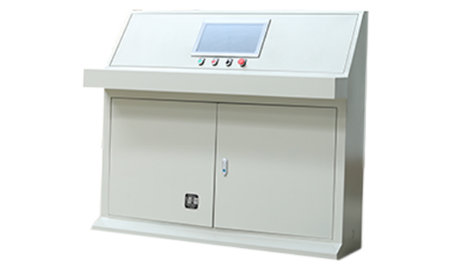

电气控制柜操作台式

（1）拟定控制设备一次侧(或高压侧)和二次侧的基本接线形式。

（2）选择电源的引接方式。包括接入点、电压等级、供电方式等。

（3）确定走线方式:

确定走线方式是采用母线连接、线槽走线、线束走线、板前走线还是板后走线。不同走线 方式对布置图设计的影响很大。例如，一次 电路若必须采用母线连接，而母线粗且硬，且弯曲加工难度较大，因此-次电路控制电器的布置就必须考虑母线加工安装的可行性。

（4）对上述各部分方案进行综合整理，初步拟出若干种技术可行的接线方案，以不遗漏最优方案为原则。再结合控制设备的实际情况进行技术分析比较，从中选出2~3个较优方案。 （5）根据控制设备的具体情况，按照接线的基本要求，选定一个技术 合理的接线方案，相应地在电气元件布置图上表示出接入点、出线回路数和出线电压等级等。
