首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

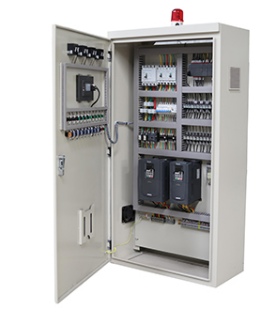

plc控制柜开门图

（1）操纵电气元件及整定电气元件的布置，应消除由于偶然触及手柄、按钮而误动作或动作值变动的可能性。整定装置在整定完成后应以双螺母锁紧并用红漆漆封，以免变动。

（2）电源侧进线应接在进线端，即固定触头接线端;负荷侧出线应接在出线端，即可动触头接线端。

（3）通过在金属底板上攻丝紧固时，螺栓旋紧后，其搭牙部分的长度应不小于螺栓直径的0.8倍，以保证强度。

（4）当铝合金部件与非铝合金部件连接时，应使用绝缘衬垫隔开，避免直接接触，以防止电解腐蚀。

（5）强、弱电端子应分开布置:当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。

（6）有机玻璃的螺杆支撑要在元件安装后立即完成，安装位置和带电导体的最短直线距离必须符台最小电气间隐和爬电距离的规定。

（7）设备的外亮应能防止工作人员偶然触及带电部分。
