首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

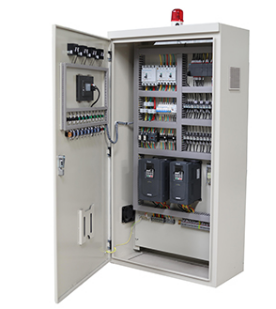

plc控制柜开门图

2.机柜的典型结构



由于电气控制设备被广泛应用于多个技术领域，并且由于其功能的差异、使用场合的差异及人们对多样化的需求，电气控制设备的式样极其繁多。为降低费用并进行专业化批量生产，逐步形成了一些典型机柜结构，其中具有普遍意义的结构模式有:

（1）嵌套式层次结构(内插式结构)

主要是指由IEC297和IEC917系列标准所规定的模式，它是一一种插件一插箱一 机柜系统，是目前标准化程度最高、应用最广的一种模块化结构模式。

（2）外插式结构!

其基本单元是盒式插件模块，将具有独立功能的模块，并列地直接从外部进行机械和电气互连，从而构成一套新的装置。

（3）层叠式结构

由具有相对独立功能的机箱模块逐层叠装而成，加上电气互连就可构成一套功能齐 全的整机。

（4）套装式结构

几种模块套装于机箱模块内构成整机，主要用于箱式的仪器。

5)装架(屏)式结构

将各种具有规定尺寸的功能模块集装于标准的安装架上构成控制设备。

（6）拼装式结构

将若干种不同结构形式的模块，按规定的模式组装成一台整机。 通过巧妙的设计，几种有限的模块可组装出多种形态各异的装置，如各种形式的控制台。

（7）单元组合式结构

由若干风格统一但结构各异、 有独立功能的单元组合成的成套装置。

出有文监刊结构又常相互兼容与统一，如屏柜的统一: 仪器的插箱、插件化:台型结构引入插箱、插件；机箱结构的台式、上架两用；固定式与移动式的统一（换用多种底脚结构）等。
