首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

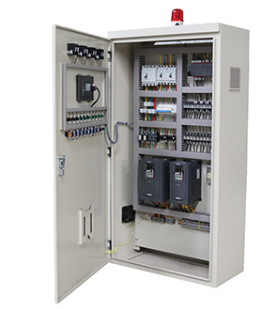

plc控制柜开门图

标准机柜的结构比较简单，主要包括基本框架、内部支撑系统，内部支撑系统、布线系统通风系统。机柜一般包括外壳、支架。面板上的各种开关、指示灯等。

1.基本框架

装配式框架结构机箱机柜的构成:机柜由上盖、底座、前后框架、前后门、侧门、横梁、角规等组装成型。连接简单、安全可靠。

主体框架、前后门、左右侧门可以快速拆装。

2.内部支撑系统

（1）立柱:内部支撑系统中的承重构件，立柱的上下两段分别与上盖和底座连接在一起。立柱上冲有符合模数关系的安装孔和定位孔，可用于安装机柜的结构件及电气零部件。

（2）横梁:分为挂接式横梁和扩展横梁两种。挂接式横梁横梁安装及移动方便、灵活，可用于安装机柜的结构件及电气零部件。

扩展模梁用于扩展机柜内的安装空间，安装和拆卸非常方便，同时也可以配合理线架、配电单元的安装，形式灵活多样。

（3）托盘:固定托盘用于安装各种设备，尺寸繁多，用途广泛，有19"标准托盘、非标准固 定托盘等。常规配置的固定托盘深度有400mm、480mm、 58mm.、620mm等规格。固定托盘的承重不小于50kg,而增强型固定托盘，底部附有加强筋，承重达100kg.
