首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DCS)控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

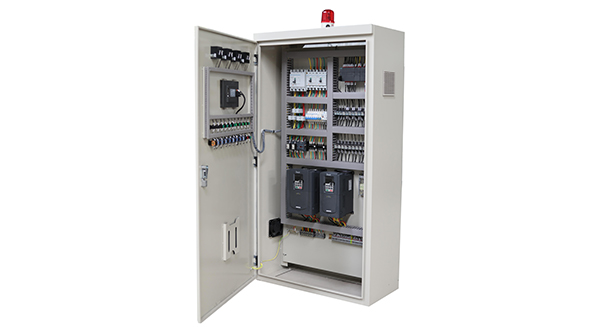

plc控制柜开门图

1、输出接线要求

(1)输出端接线分为独立输出和公共输出。当PLC的输出继电器或晶闸管动作时，同号码的两个输出端接通。在不同组中，可采用不同类型和电压等级的输出电压。但在同组中的输出只能用同一类型、同一电压等级的电源。

(2)由于PLC的输出元件被封装在印制电路板上，并且连接至端子板，若将连接输出元件的负载短路，则将烧毁印制电路板，因此，应用熔丝保护输出元件。

(3)采用继电器输出时，所承受的电感性负载的大小，会影响到继电器的使用寿命，因此，使用电感性负载时应合理降额，或加隔离继电器，以延长继电器的寿命及工作可靠性。

(4) PLC的输出负载可能产生干扰，因此要采取措施加以控制。如直流输出的续流管保护、交流输出的阻容吸收电路保护、晶体管及双向晶闸管输出的旁路电阻保护。

(5)对于能对用户造成伤害的危险负载，除了在控制程序中加以考虑之外，还应设计外部紧急停车电路，使得可编程控制器发生故障时，能将引起危害的负载电源切断。

(6)交流输出线和直流输出线不要用同一条电缆，输出线应尽量远离高压线和动力线，避免并行。
