变频控制柜可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点。

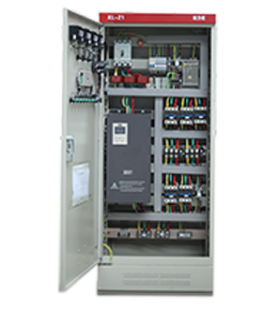

变频控制柜开门图

1、万用表量程的选择

因为电触电容的容量较般固定电容大得多，所以微量时，应什对不同容量X用合适的 黄和。根据经验，一般情况下， 1~47μF正间的电容可用Rx1k挡测量，47~470μF的电可用 Rx100挡测量，大于470μF的电容可用Rx10挡测量。

2、电解电容器好坏的判定

电解电容损坏后外观上会出现鼓包、漏液、变形等。

将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大角度(对于同一电阻挡，容量越大，摆幅越大)后，逐渐向左回转直到停在某一位置上。此时的阻值便是电解电容的正向漏电阻，此值略大于反向漏电阻。实际经验表明，电解电容的漏电阻-般应在几百千欧以上，否则将不能正常工作。电容量与漏电阻关系是电容量越大漏电阻越小。在测试中，若正向、反向均无充电的现象，即表针不动，则说明容量消失或内部断路:用万用表测量没有放电过程或放电过程很短，跳变动作比较缓慢甚至不能跳变到无穷大，则表明 电容漏液或性能不良:如果所测阻值很小或读数一直为零， 说明电容漏电大或已击穿短路损坏，不能再使用。

3、电解电容器极性的判定

对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。先任意测下漏电阻并记录其大小，然后交换表笔再测出一个阻值。两次测量中阻值大的那一次便是正向接法，即黑表笔接的是正极，红表笔接的是负极。

4、电解电容器容量的判定

使用万用表电阻挡，采用给电解电容进行正、反向充电的方法，根据指针向右摆动幅度的大小，可估测出电解电容的容量。
