变频控制柜 可广泛适用于工农业生产及各类建筑恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械多种场合的自动控制。具有节约能源、运行成本降低、提高压力控制精度等特点

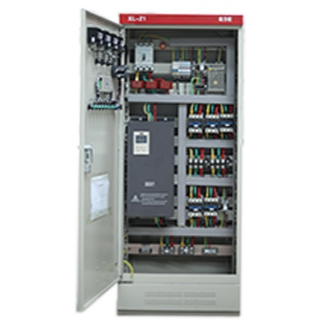

                                                                       变频控制柜开门图

1、位置控制与保护

一些被控制设备运动部件的行程及相对位置往往要求限制在一定范围内，如直线运动切削机床、升降机械等需要有限位控制，有些生产机械工作台的自动往复运动需要有行程限位等，如起重设备的左右、上下及前后运动行程都必须有适当的位置保护，否则就可能损坏生产机械并造成人身事故，这类保护称为位置保护。位置保护、限位控制和行程限位在控制原理上是一致的，可以采用限位开关、干簧继电器、接近开关等电气元件构成控制电路，当运动部件到达设定位置时，开关动作，其常闭触点通常串联在接触器控制电路中，因常闭触点打开而使接触器释放，于是运动部件停止运行。

是一种自动往返循环控制线路，电路的原理适用于各种控制进给运动到预定点后自动停止的限位控制保护电路等，其应用相当广泛。控制线路是采用行程开关来实现的，这种控制将行程开关安装在事先安排好的位置，当装于生产机械运动部件上的撞块压合行程开关时，行程开关的触点动作，从而实现电路的切换，以达到控制的目的。也可以采用非接触式接近开关代替行程开关。限位开关sQ1放在左端需要反向的位置，而S02放在右端需要反向的位置，机械挡铁装在运动部件上。启动时，利用正向或反向启动按钮，如按正转按钮SB2,接触器K1通电吸合并自锁，电动机作正向旋转，带动机械运动部件左移，当运动部件移至左端并碰到sQ1时，将SQ1压下，其常闭触点断开，切断接触器K1线圈电路，同时其常开触点团合，接通反转接触器K2线圈电路，此时电动机由正向旋转变为反向旋转，带动运动部件向右运动，直到压下SQ2限位开关，电动机由反转又变成正转。

2、电路设计要考虑操作、使用、调试与维修的方便

电路设计要考虑操作、使用、调试与维修的方便。例如，设置必要的显示，随时反映系统的运行状态与关键参数；考虑到运动机构调整、修理，设置必要的单机点动;必要的易损触点及电气元件的备用等。
