首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

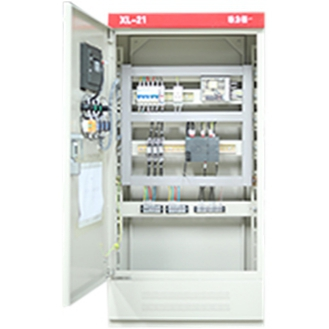

                                                         plc控制柜开门图

一、引入电源线端接法和切断开关

1.引入电源线端接法

建议把电气控制设备连接到单一-电源上。如果需要用其他电源给电气控制设备的某些部分(如不同工作电压的电子设备)供电，这些电源应尽可能取自机械电气设备一部分的器件(如变压器、换能器等)。对于大型复杂机械，包括许多以协同方式起工作且占用较大空间的机械，可能需要一个以上的引入电源，这要由场地电源的配置来定。

除非机械电气设备采用插头/插座直接连接电源处，否则建议电源线直接连到电源切断开关的电源端子上。

使用中线时应在设备的技术文件(如安装图和电路图)上表示清楚，并应对中线提供标有N的单用绝缘端子。在电气设备内部，中线和保护接地电路之间不应相连，也不应使用PEN兼用端子。

例外情况: TN-C系统电源到电气设备的连接点处，中线端子和PE端子可以相连。所有引入电源端子都应做出清晰的标记。

2.连接外部保护接地系统的端子

电气设备应根据配电系统和有关安装标准连接外部保护接地系统或连接外部保护导线，该连接的端子应设置在各引入电源有关相线端子的邻近处。

这种端子的尺寸应适当按规定截面积的外部保护铜导线相连。如果外部导线不是铜的，则端子尺寸应适当选择。

每个引入电源点，连接外部保护导线的端子应使用字母标志PE来指明，以避免与电气设备和固定装置间的连接点相混淆。
