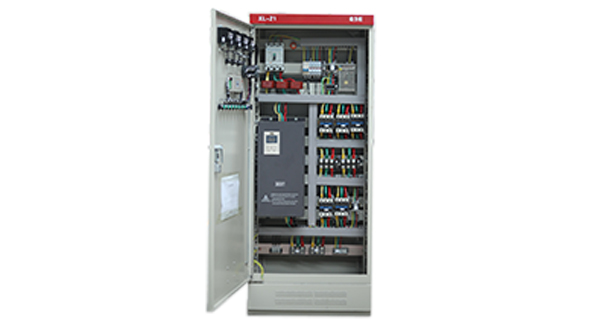

什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

控制柜接线布局位置和方向的要求：



                                                          电气控制柜操作台式

1、直接接触的防护

直接接触的防护主要是利用电气控制设备的外壳进行隔离。但是残余电压的防护必须在进行电路设计时考虑。

如果控制设备中包含断电后存在危险电荷的设备(如电容器等)，则要求装警告牌。

切断电路时，电荷能量大于0.1J的电容器应具有放电回路。

电源切断后，任何残余电压高于60V的外露可导电部分，都应在5s之内放电到60V或60V以下，但是这种放电速率不应妨碍电气设备的正常功能(元件存储电荷小于等于60μC时可免除此要求)。如果这种防护办法会干扰电气设备的正常功能，则应在容易看见的位置或在装有电容的外壳邻近处，做耐久性警告标志提醒注意危险，并说明在打开以前的必要延时。

用于灭弧和继电器延时动作等的小电容器，不应认为是有危险的设备。如果在切断电源后的5s之内，由静电产生的电压降至直流120V以下时，无意识的接触不认为是有危险的。

对于插头/插座或类似的器件，拔出它们会裸露出导体件(如插针)，放电时间不应超过Is,否则这些导体件应加以防护，直接接触的防护等级至少为IP2X或IPXXB。对于放电时间不小于1s,最低防护等级又未达到IP2X或IPXXB的器件，应采用附加的断开器件或适当的警告标志。
