什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

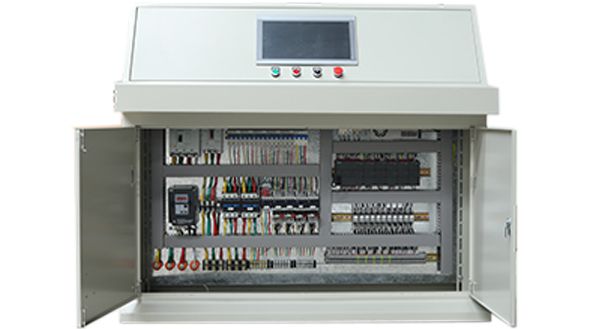

电气控制柜操作台式

一、电路图的画法

1.电路图的基本特点

用图形符号并按工作顺序排列，详细表示系统、分系统、电路、设备或成套装置的全部基本组成和连接关系，而不考虑其组成项目的实体尺寸、形状或实际位置的一种简图，称为电路图。通过电路图能详细理解电路、设备或成套装置及其组成部分的工作原理：了解电路所起的作用(可能还需要表图、表格、程序文件、其他简图等补充资料)；作为编制接线图的依据(可能还需要结构设计资料)：为测试和寻找故障提供信息(可能还需要诸如手册、接线文件等补充文件)；为系统、分系统、电器、部件、设备、软件等安装和维修提供依据。

2.电路图绘制的基本原则

(1)电路图中的符号和电路应按功能关系布局。电路垂直布置时，类似项目应横向对齐：电路水平布置时，类似项目宜纵向对齐。功能上相关的项目应靠近绘制，同等重要的并联通路应依主电路对称布置。

(2)信号流的主要方向应由左至右或由上至下。如不能明确表示某个信号流动方向，可在连接线上加箭头表示。

(3)电路图中回路的连接点可用小圆点表示，也可不用。但在同一张图样中应采用同一表示形式。

(4)图中由多个元器件组成的功能单元或功能组件，必要时可用点画线框出。

(5)图中不属于该图共用高层代号范围内的设备，可用点画线或双点画线框出，并加以说明。

(6)图中设备的未使用部分可绘出或注明。
