什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

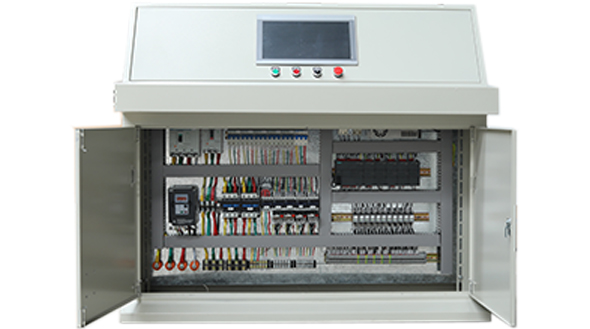

           电气控制柜操作台式

（1）绕线式感应电动机AC-2类用接触器的选用

绕线式感应电动机AC 2类负载下接触器的接通电流与分断电流均为2.5倍电动机的额定电流I。即AC-2使用类别一-般选用转动式交流接触器较合适。因为其电寿命比直动式的长，而且便于维修，选用时可按电动机额定电流查表即可(注意:每小时操作循环次数较高的场合，不宜选用CJ12B)。也可选用直动式交流接触器，但其电寿命不如转动式。AC-3电寿命为120万次的直动式接触器，在AC-2使用，其电寿命约为10万次。

（2）笼形感应电动机AC-3类用接触器的选用

电动机有笼形和绕线型电动机，其使用类别分别为AC-2、AC-3和AC -4，因此，对不同形式和使用类别的电动机选用不同结构的接触器。

笼形电动机的启动电流约为6倍电动机额定电流le,接触器分断电流为电动机额定电流I。其使用类别为AC-3,如水泵、风机、拉丝机、镗床、印刷机及钢厂中的热剪机等，这里可选用直动式交流接触器。

选用的方法有查表法和查选用曲线法，在产品样本中直接列出在不同额定工作电压下的额定工作电流和可控制电动机的功率，以免除用户的换算。这时可以按电动机功率或额定工作电流，用查表法选用接触器。
