什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

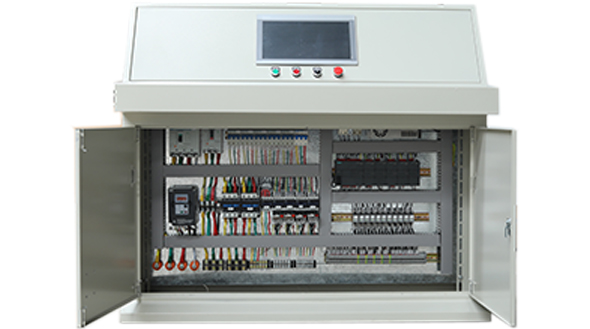

                                                                                                 电气控制柜操作台式

一、湿热试验

1.试验条件及试验设备

(1)室内应装有监控温、湿度的传感器。

(2)室内任何两点的温差在任意瞬时不应大于re，短期的温度波动也必须保持在较小的范围内，以保证温度容差(+2"C)，相对湿度容差(+2%、-3%)。

(3)凝结水要连续排出试验箱(室)外，在未纯化处理时不得再次使用。

(4)试验箱(室)内壁和顶上的凝结水不能滴落到试验设备上。

(5)试验设备的特性及电气负载不应明显地影响工作空间内的温、湿度条件。

2.试验程序

(1)对设备进行外观和电气性能检测(须符合产品技术条件的规定)。

(2)将无包装、不通电的试验设备，按正常的工作位置放入试验箱(室)内。

(3)将试验箱(室)内的温度在不加湿的条件下上升到40C，对试验设备进行预热，待试验设备达到温度后再加热，避免以试验设备产生凝露。

(4)待工作空间内的温度和相对湿度达到规定值并稳定后，开始计算试验持续时间。

(5)在试验期间或结束时，按有关标准可以对试验设备加电负载和(或)测量，规定试验项目。

(6)中间检测时不允许将试验设备移出试验箱(室)外，更不允许在试验后进行测量。

(7)在条件试验结束时，一般试验 设备应在测量和试验用标准大气环境条件下恢复，时间不小于lh,但不大于2h;对于热时间常数大的试验设备，恢复时间应足够长，以便使温度达到稳定。

(8)测量和试验用标准大气环境，应进行湿热试验。

(9)根据试验设备的特性和实验室的条件，试验设备也可留在试验箱（室）中恢复或在另外的试验箱(室)中恢复。留在试验箱(室)中恢复时，应在0.5h内将相对湿度降到75+3%， 然后在0.5h内将温度调节到满足15~35'C之间，相对湿度73%~ -77%， 空气压力86~ 106kPa的要求，温度容差为+2’C。

转移到另外的试验箱(室)中恢复时，转移试验设备的时间应尽可能短，最长不应超过5min。在特定情况下，如果需要不同的恢复条件，有关规范应加以规定。

(10)如果上述标准的恢复条件对试验设备不适用，有关标准可以提出另外的恢复条件。

3.恢复阶段结束后的最后检验

检测L作应在恢复阶段结束后立即进行。对湿度变化最敏感的参数应先测量。除非有关标准另有规定，所有参数应在30min内测量完毕。

根据有关标准的要求，对试验设备的外观进行检查，对其电气和机械性能进行检测，应注意是否有元件过热、紧固件松动、绝缘损坏的迹象。

使设备恢复1~2h后，按照要求进行绝缘电阻和工频耐受电压试验，试验电压为规定值的85%。
