什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

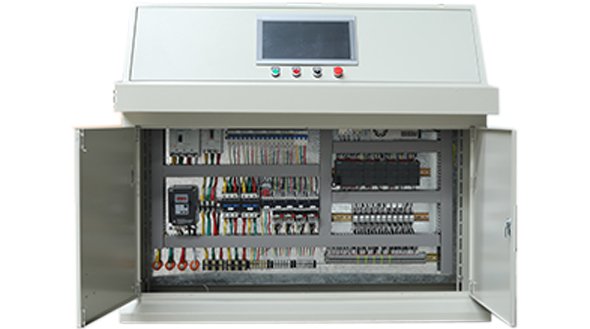

                                                                                                      电气控制柜操作台式

(1)检查插件、抽屉的接插是否良好。

①抽屉和插件应使用支撑度好的导轨支撑，以保证在接插时预先对准并能在各种所位置(如使用、调整或检查、不使用)上固定牢靠。必要时，在上述位置应装设机械锁紧机构。

②抽屉和插件应能方便地插入和拔出，所有的接插点均应保证电接触可靠。

③抽屉和插件应具有互换性。

④插入式印制电路板，应有拔插件工具。设备整体设计应考虑到印制电路板的子单元不必关断电源便可进行拆卸或更换。如必须关断电源才能进行拆卸和更换时，则应在子单元的上面或附近设立明确的标志。

(2)检查设备门是否开启灵活，角度应不小于90°。

(3)所有机械操作零部件、联锁、锁扣等运动部件的动作应灵活，动作效果应正确。

(4)设备保护功能应符合以下要求:

应检查防止直接接触、间接接触的防护措施，进行保护电路的电连续性检查。

可利用直观检查来验证保护电路以确保上述措施得以实施，尤其应检查螺钉连接是否接触良好，可能的话可抽样试验。

(5)机械操作验证。

对于按照其有关规定进行过型式试验的成套设备的器件，只要在安装时机械操作部件无损坏，则不必对这些器件进行此型式试验。

对于需要作此项型式试验的部件，应验证机构操作是否良好，操作循环次数应为50次。对于抽出式功能单元，一次操作循环应从连接位置到分离位置， 然后再回到原连接位置。

(6)检查设备的标志及随设备出厂的技术文件与资料应完整。

电路图、接线图和技术数据应与设备相符合。
