什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

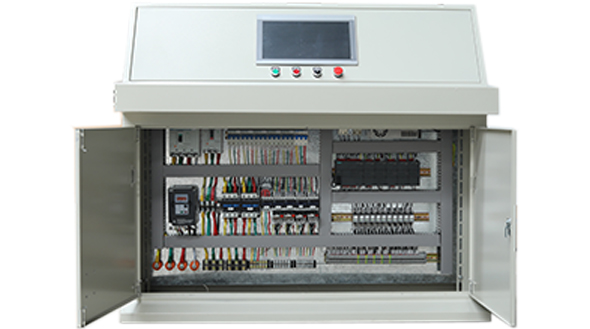

                                                                                                             电气控制柜操作台式

1、电容器的通断条件

在接通电容器时，电容器经过振荡过程后被充电到它的稳定值，此时频率从几百赫兹提高到几千赫兹，于是在电容电路中出现很 高的电流尖峰。正是由于这种原因，接通电容器对开关电器提出了特殊要求。对电容器接通后的充电电流振幅和频率起重要作用的是接通回路中的电抗、电容器电容和电网电压。

随着被接通电容器的数量增加，这些已经接通的电容器此时成为附加的能源，因此系统中的电容器充放电电流越来越大，此时往往需要配备电抗器来限制接通电流的峰值。

控制电容器的开关电器其负载能力决定于:

1)被接通的电容器与已经接入电网的电容器之间的容量比;

2)电容器之间连接导线的长度即线路电阻。

使用特殊的切换电容器接触器或电容器一接触器组合装置可以通过前置的预充电电阻将电容器接人电网，这样处理后使得电容器的充电电流得到显著的衰减，并且能达到较高的操作频率，同时对三相电网的反作用为最小。

当电容器被释放后，电容器上存储的能量也必须被释放掉，电容器同样利用放电电阻泄放掉这些电能。
