什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

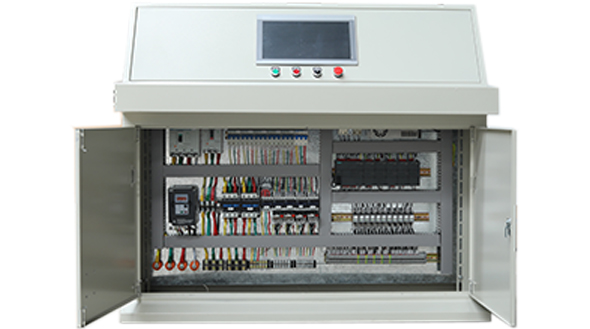

电气控制柜操作台式

1、低压断路器的一般选用原则

1)所选低压断路器的长延时脱扣器整定电流小应大于或等于线路的计算负载电视， 计算负载电流的(1- 1.1)倍确定：同时应不大于线路导体长期允许电流的(0.8-1)借，4)所选定的低压断路器还应按短路电流进行灵敏系数校验。灵敏系数!即线路中最小短 路电流(一般取电动机接线端或配电线路求湍的两相或单相短路电流)和断路器瞬时或延时脱扣器整定电流之比。两相短路时的灵敏系数应不小于2.单相短路时的灵敏系数股可取1.5~2。如果经校验，灵敏系数达不到上述要求，除调整整定电流外，也可利用延时脱扣器作为后备保护。

2)分励脱扣器和欠电压脱扣器的额定电压应等于线路额定电压，电源类别(交、直流)应按控制线路情况确定。国家标准规定的额定控制电源电压系列为直流(24V)、(48V)、110V、125V、220V、250V：交流(24V)、(36V)、(48V)、110V、127V、220V，括号中的数据不推荐采用。

3)配电用低压断路器的长延时动作过载电流整定值≤导线容许载流量。对于采用电线电缆的情况，可取电线电缆容许载流量的80%。3倍长延时动作过载电流整定值的可返回时间≥线路中大起动电流的电动机的起动时间。瞬时电流整定值≥1.1 (1 +kjklm),其中，I为线路计算负载电流：h,为电动机起动电流的冲击系数，一般取k=1.7 ~2：k为电动机 起动电流倍数：1m为大一台电动机的额定电流。

7)电动机保护用低压断路器的长延时过载电流整定值=电动机额定电流：对于笼型异 步电动机保护用断路器，瞬时整定电流= (8~15)倍电动机额定电流：对于绕线转子异步 电动机保护用低压断路器，瞬时整定电流= (3 -6)借电动机额定电流。6倍长延时过载电流整定值的可返回时间≥电动机实际起动时间，按起动时负载的轻重，可选用的可返回时间为1~15s中某一档。
