什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

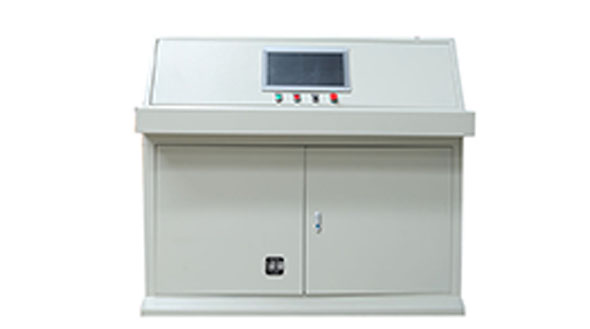

                                                                                                     电气控制柜操作台式

1、漏电断路器的选用

漏电断路器具有两个功能:一是具有断路器的功能;二是具有漏电保护的功能。其中，断路器功能与一般低压断路器相同，漏电保护部分通过零序电流互感器检测的是剩余电流，即通过检测被保护回路内相线和中性线的电流瞬时值，判断对地泄漏电流的变化。因此，断路器功能部分的选择与一般低压断路器相同，如额定电压应大于或等于线路的额定电压;过电流脱扣器额定电流必须和线路或实际负载的电流和特性相适应;按线路负载电流选用额定电流;漏电断路器的很 限通断能力应大于或等于线路大短路电流等。漏电保护功能部分(下称漏电保护器)的选择应考虑两个基本条件:-是漏电保护器的漏电动作电流必须躲过电网正常泄漏电流;二是漏电保护器的漏电动作电流必须小于引起火灾的最小点燃电流或人体电流，按选用漏电保护器的主要目的确定。-般按以下原则选择:

(1)选择漏电保护器的额定动作电流应按标准的规定，选择漏电保护器的额定动作电流应根据电气线路的正常泄漏电流确定，并应充分考虑到被保护线路和设备可能发生的正常泄漏电流值，必要时可通过实际测量取得被保护线路和设备的泄漏电流值。

(2)选择漏电保护器的额定漏电不动作电流应 按标准规定，漏电保护器的额定漏电不动作电流应不小于电气线路和设备的正常泄漏电流的大值的2倍。

(3)电气线路和设备泄漏电流值与分级安装的漏电保护特性的配合用于单台用电设备时，漏电保护器动作电流应不小于正常运行实测泄漏电流的4倍，以防止因漏电引起触电事故和火灾;配电线路的漏电保护器动作电流应不小于正常运行实测泄漏电流的2.5倍，同时还应不小于其中泄漏电流大的一台用电设备正常运行泄漏电流的4倍，以防止因漏电引起火灾;用于网络保护时，漏电保护器动作电流应不小于实测泄漏电流的2倍，为网络增设全面的漏电保护，防止因漏电引起火灾。一般地，不同额定剩余动作电流的漏电保护器可按以下原则选用:

用于对直接接触及TT系统的保护以及不直接接触、IT中性线不接地系统暴露条件(如建筑工地、游泳池等)的保护，选择额定剩余动作电流为30mA。额定剩余动作电流为50mA及以上的漏电保护器，用于对非直接接触及TT系统以及防止火灾的保护。配置选择性保护时，应保证除对非直接接触及TT系统可保护外，还能对下级装有30mA的漏电保护系统作选择性保护。仅隔离事故电路，其他电路仍应保证继续供电。额定剩余动作电流、分断时间可按配合。
