什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

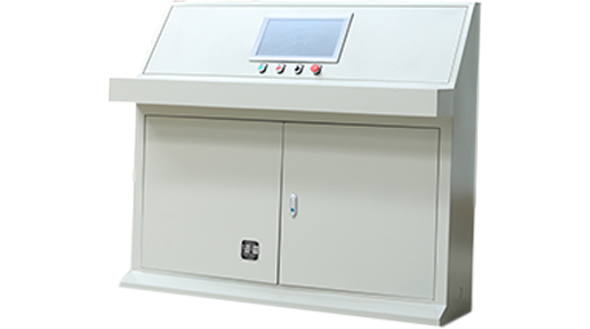

电气控制柜操作台式

1、隔离器、刀开关的安装与操作

隔离器、刀开关安装时，手柄要向上，不得倒装或平装。倒装时，手柄有可能会自动下滑而引起误合闸，造成人身伤害事故。接线时，应将电源进线端接在上端端子上，负载接在下端端子上。这样，拉开刀闸后，刀开关与电源隔离，便于检修。操作手柄中心距地面应在1.2~1.5m之间，以方便操作。侧面操作的手柄距建筑物或其他设备的距离不宜小于200mm。安装杠杆刀开关时，应适当调节延长拉杆长度，使合闸时刀片到位，分闸时刀片与固定触头之间的距离符合规定要求。

普通的隔离器、刀开关严禁带负载操作，装有灭弧罩或带熔断器动触刀的开关，可以通断不大于额定电流的负载。操作隔离器、刀开关前，应先检查其后面的低压断路器是否在断开状态：停电操作时，应先断开低压断路器，然后先拉负载侧隔离开关，后拉电源侧隔离开关，送电时顺序相反。应经常检查负载电流是否超过隔离器、刀开关的额定值：检查刀开关导电部分有无动静触头接触不良、发热、烧损及导线(体)连接情况，遇有以上情况时，应及时修复：检查绝缘连杆、底座等绝缘部件有无烧伤和放电现象：检查开关操作机构各部件是否完好、动作灵活，断开、合闸时三相是否同步、准确到位。对于负荷开关除上述外，还应检查操作机构的部件是否完好，闭锁装置是否完好：检查外壳内、底座有无金属物及粉尘，应及时清扫干净，以免降低绝缘性能：金属外壳应有可靠的保护接地，防止发生触电事故。
