什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

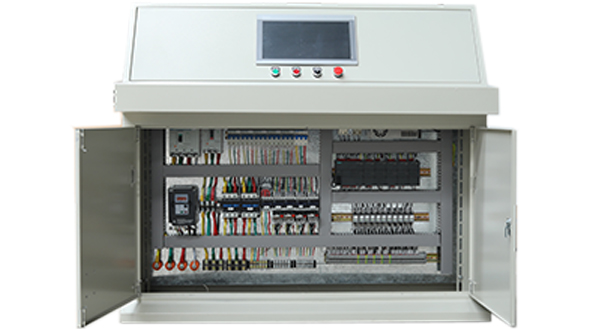

电气控制柜操作台式

一、接触器常见故障分析

交流接融器的常见故障有触头过热、触头磨损、触头不能复位、噪声大、线圈过热或烧毁，以及不能吸合或虽吸合但不能自保持等。

(1)触头过热造成触头发热的 主要原因有触头、接触压力不足、触头接触电阻大、接触不良、触头表面被电弧灼伤、烧毛等。

(2)触头磨损触头磨损有两种：是电气磨损，由于触头间电弧或电火花的高温使触头金属汽化和蒸发所造成；另一种是机械磨损，由于触头闭合时的撞击、触头表面的相对滑动摩擦等造成。

(3)触头不能复位线圈断电后触头不能复位的原因主要有触头熔焊在一起、反作用弹寶弹力不足、活动部分机械上被卡住、铁心端而有油污等。

(4)衔铁振动噪声接触器产生振动和噪声的主要原因有短路环损坏或脱落、衔铁重斜或铁心端面有锈蚀及尘垢使动静铁心接触不良、反作用弹簧弹力太大、活动部分机械上被卡住而使衔铁不能完全吸合等。

(5)线圈过热或烧毁电源电压过高或过低，线圈中流过的电流过大时，就会使线圈过热甚至烧毁。发生线圈电流过大的原因有以下几个方面：线圈匝问短路、衔铁与铁心闭合后有闻隙、操作频率超过了允许值、外加电压高于线圈额定电压等。

(6)不能吸合或虽吸合但不能自保持除接线错误外，一 般是由于触头接触电阻太大而致。
