在变频控制柜的使用过程中，变频器是柜内最重要的元器件之一，但是有不懂的人们却不能很重视它的存在，下面我就给大家介绍一下，如果变频器外接切换电路后容易造成的过电流跳闸的故障案例仅供参考：

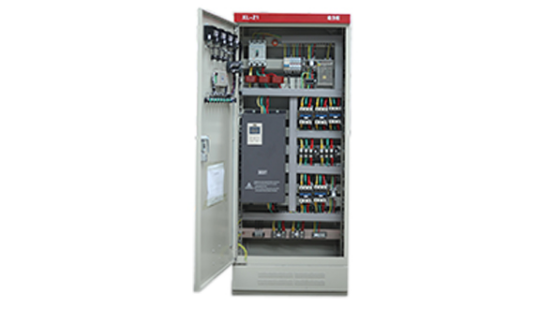

变频控制柜开门图

故障现象:

一台TD2000-4T0750G变频器，用于空气压缩机驱动。变频器在安装调试过程中，经常出现“E010” (过电流)故障报警。

故障处理:

检查故障记录信息，发现故障信息记录中的故障时刻电流在变频器输出额定电流之内，并未达到应该过电流保护动作的值，可见过电流保护是由于瞬态大电流造成的。检查变频器输出侧电缆及电动机，没有相间短路或对地短路现象。

该变频器输出侧安装有接触器，用于进行变频、工频切换。切换电路如图1-20所示，控制信号来自PLC。当PLC发出变频器停机信号后，再发出切换信号，在变频、工频切换之间设有延时，即KM1断开后，有几毫秒的延时，KM2再投入。变频器设为减速停机方式。

初步判断是由于切换过程中各动作的时序存在问题，导致变频器在还有输出的情况下，输出侧接触器切断引起故障报警。将停机方式更改为自由停机，上述报警故障消除。

故障分析:

为避免变频器输出侧接触器在变频器运行时断开和吸合，在变频、工频切换控制指令发出前向变频器发出了停机命令，但由于停机方式为减速停机，因为变频器速度尚未减到0，即还有电流输出时输出侧接触器断开，在变频器相线上发生大的冲击电流，变频器出现“E010”故障报警。
