首先提出来个问题：什么叫PLC控制柜？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

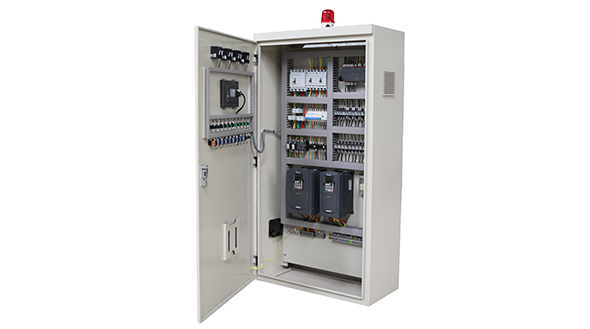

plc控制柜开门图

电阻电容

感性负载

感性负载

如果负载与时间相关(如计时器)，漏电流穿过RC,引起误动作。

负载为感性负载时复位时间慢。

用AC电压时，负载的电阻比RC的电阻小很多。

在触点电源电压为24V、48V,负载间电压为100~200V时，触点间分别连接效果会更好

C：触点电流1A对应0.5~1μF.

R：触点电压1V对应0.5~12。RC的取值随着继电器或负载的特性不同而不同。

C担任触点离开时的放电控制任务，R担任下次接入时限制电流的任务，请在实验中确认。

C的耐压为200~ 300V：

AC电路中请使用AC用电容器(无很 性)

负载为感性负载时复位时间慢。

在触点电源电压为24、48V时，压敏电阻是非常有效的，负载两端的电压为100~200V

二很 管

感性负载

二很 管作为继电器断开后的续流，成为线面释放能量的通路和散发热量的途径。

相对于RC电路来说，它会非常明显地改变维电器的释放时间(手册的复位时间的2~5倍)

二很 管的容许反向电压为负载电压10倍以上，正向电流至少应大于负载电流。

二很 管在电压不高的电子电路场合，一般最小可用2倍反向击穿电压和3倍的电源电压

齐纳二很 管

感性负载

非常有效地避免了二板管影响继电器的释放时间，对于加快复位时间有一定效果

稳压二很 管的击穿电压要和继电器的电源电压一致

压敏电阻

感性负载

利用压敏电阻稳定电压的特性，可以防止触点的电压过高，也会轻微地延迟继电器释放时间。

在触点电源电压为24V、48V时，压教电阻是非常有效的，负载两端的 电压为100~ 200V
