什么是电气控制柜？电气控制柜顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

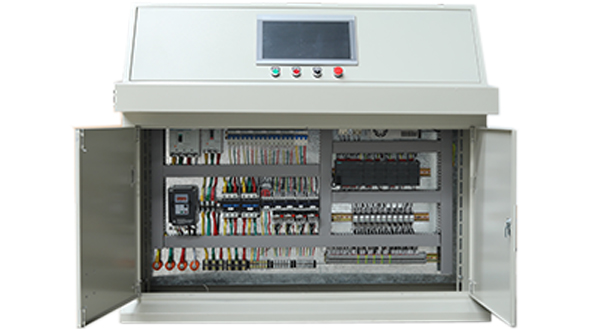

电气控制柜操作台式

1、电气工程图形符号的种类

电气工程图形符号种类繁多，将其分为11类。

(1)导线和连接件包括各种导线、接线端子、端子和导线的连接、连接件、电缆附件等。

(2)无源元件包括电阻器、 电容器、电感器、铁氧体磁心、磁存储器矩阵、压电品体、驻很 体、延迟线等。

(3)半导体管和电子管包括二很 管、三很 管、晶闸管、电子管、辐射探测器等。

(4)电能的发生和转换包括绕组、 发电机、电动机、变压器、变流器等。

(5)开关、控制和保护器件包括触点(触头)、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、保护间隙、避雷器等。

(6)测量仪表、灯和信号器件 包括指示、积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和电铃等。

(7)电信交换和外围设备 包括交换系统、选择器、电报和数据处理设备、传真机、换能器、记录和播放器等。

(8)电信传输包括通信电路、天线、无线电台及各种电信传输设备。

(9)电力、照明和电信布置包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。适用于电力、照明和电信系统和平面图。

(10)二进制逻辑单元包括组 合和时序单元、运算器单元、延时单元、双稳单元、单稳单元和非稳单元、位移寄存器、计数器和存储器等。

(11)模拟元件包括函数器、 坐标转换器、电子开关等。

此外，还有一些其他符号，如机械控制、操作件和操作方法、非电量控制、接地、接机壳和等电位、理想电路元件(电流源、电压源、回转器)、 电路故障、绝缘击穿等。
