什么是电气控制柜？ 电气控制柜 顾名思义就是作为电气控制作用的电柜。电气控制柜有传统的继电器和PLC控制。比较简单的控制用继电器来控制，复杂的控制一般采用PLC控制。PLC就是可编程序逻辑控制。电气控制柜根据不同的需要，采用不同的控制。根据被控制设备的多少，大小选择不同的电气元件组合成一个柜。最简单的就是控制一台电动机的电气控制柜，一个断路器，一个接触器，一个热保护元件，一个启动按钮，一个停止按钮，两个指示灯。

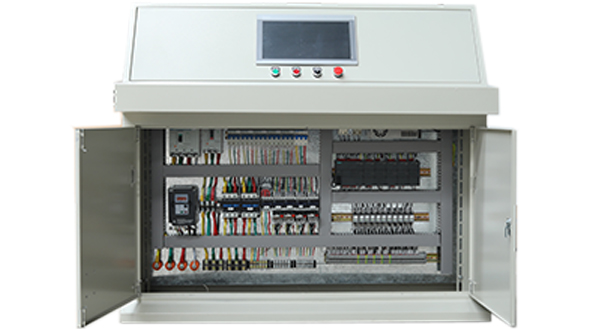

                                                                                                      电气控制柜操作台式

图形符号是用于表示电气图中电气设备、装置、元器件的一种图形和符号，是电气制图中不可缺少的要素。图形符号通常由一般符号、符号要素、限定符号和方框图等组成。

(1) 一般符号一般符号是用以表示某一类产品及其特征的一种通用符号，即某一类别的通用符号。如开关、继电器、电动机、电阻等类别符号即属于一般符号，而热敏电阻、低压断路器、接触器、隔离开关等则不是一般符号。一般符号可以单独使用，并可在一般符号上再附加其他符号要素和限定符号，以派生新的符号。

(2)符号要素符号要素是一种具有确定意义的简单图形，用于与其他图形符号组合，而构成一个设备或概念的完整符号，不能单独使用。如不同功能、类型的主令开关是由开关的一般符号与不同功能的符号要素组成的，因此按钮开关、紧急开关和旋钮开关等的符号是不一样的。

(3)限定符号限定符号是用以提供附加信息的一种加在其他符号上的图形符号，通常不能单独使用。如不同功能、类型的开关电器是由开关的一般符号与不同功能的限定符号组成的，因此低压断路器、隔离开关和负荷开关等的符号是不一样的。但一般符号有时也可用 作限定符号，如电动机的一般符号加到其他一些符号上即构成电动式器件符号，如加到一般阀门符号上就构成电动阀门符号等。由于限定符号的应用，从而使图形符号更具多样性。如在电阻器一般符号的基础上，分别加上不同的限定符号，则可得到可变电阻器、滑线变阻器、压敏电阻器、热敏电阻器、光敏电阻器、熔断电阻器等的符号。
