首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

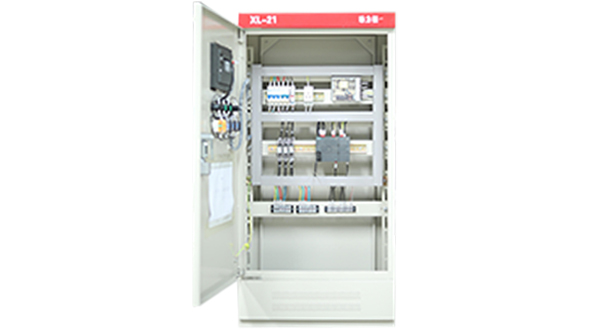

                                                                                                   plc控制柜开门图

1、关于开关电器的通断工作类型及性能参数

(1)隔离：隔离指开关电器把电气设备和电源“隔开”的功能，用在对电气设备的带电部分进行维修时确保人员和设备。隔离不仅要求各电流通路之间、电流通路和邻近的接地零部件之间应保持规定的电气间院，电器的动、静触头之间也应保持规定的电4气间隙。能满足隔离功能的开关电器是隔离器。如果在维修期间需要确保电(设备一直处于无电状态，应选用操作机构能在分断位置上锁的隔离器。

(2)无载(空载)通断：无载通断指接通或分断电路时不分断电流，分开的两触头间不会出现明显电压的情况。选用无载通断的开关电器时，必须有其他措施可保证不会出现有载通断的可能性，否则有造成事故、损坏设备，甚至危及人身危险。无载通断的开关电器仅在某些专门场所使用，如隔离器。

(3)有载通断：有载通断是相对于无载通断而言，其开关电器需接通和分断一定的负载电流，具体负载电流的数据随负载类型而异。如有的隔离器产品也能在非故障条件下接通和分断电路，其通断能力应大致和其需要通断的额定电流相同。产品样本中隔离器和熔断器式隔离器的通断能力常按额定电流的倍数给出，因此有些隔离器也能分断各种工作过电流，如电动机的起动电流。

(4)控制电动机通断：控制电动机通断通常指电动机开关，电动机开关是指用来接通和分断电动机的开关电器或电路，其通断能力应能满足控制按不同工作制(如点动和反接)工作的各种型号电动机的要求。电动机开关有控制开关、电动机用负荷开关、接触器和电动机用断路器及其组合控制电路等。

(5)在短路条件下通断：在短路条件下通断负载应选用有短路保护功能的开关电器。断路器就是一种不仅可接通和分断正常负载电流、电动机工作电流和过载电流，而且可接通和分断短路电流的开关电器。

(6)通电持续率：电器的有载时间与工作时间之比，常用百分数表示。

(7)通断能力：开关电器在规定的条件下，能在给定的电压下接通和分断的预期电流值。

(8)分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。

(9)接通能力：开关电器在规定的条件下，能在给定的电压下接通的预期接通电流值。

(10) I²t特性：在规定的条件下的Pt值为预期电流或电压的函数。
