首先提出来个问题：什么叫 PLC控制柜 ？（PLC控制柜，是用PLC来作为主要控制的智能控制系统所组成的接线柜子。）具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小，进行组合，既可以实现单柜自动控制，也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。能适应各种大小规模的工业自动化控制场合。 它可完成设备自动化和过程自动化控制，实现网络功能，性能稳定、可扩展、抗干扰强等特点，是现代工业的核心。

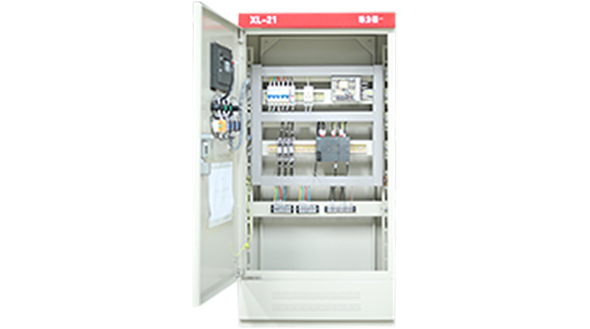

                                                                                                    plc控制柜开门图

1、主电路电器和控制电器

电气控制电路的特性包括电流种类、交流电路的额定频率、控制电路额定电压0。(性质和频率)、控制电源额定电压U、(性质和频率)。u是在控制电路中控制开关的接通触头 上所出现的电压。U.是加在控制电路的输人端上的电压，由于接人了电源变压器、整流器或电阻器等，控制电源电压可能与控制电路电压不同。U和额定频率是决定控制电路绝缘 性能的参数。U.和额定频率是决定控制电路操作和温升特性的参数。正确的操作条件是当控制电路通过大电流时，控制电源电压值既不应小于85%U.亦不应大于110%U。开路时，控制电源电压应不超过控制电源额定电压U的120%。

低压电器根据其在线路中的作用和用途通常分为两大类，即主电路开关电器和电路控制电器。

主电路开关电器系指用于电(控制中配电线路或系统主电路中的开关电器及其组合，主要包括刀开关(或刀形转换开关)、隔离器(隔离开关)、熔断器及其与其他开关电器的组合、断路器(包括与其组合或联用的各种脱扣器和保护继电器)、接触器和主要由接触器与保护继电器组成的起动器等。这些开关电器在不同电路中有不同的用途和不同的配合关系，其特征和主要参数也各不相同。选用主电路开关电器，首先是要保证满足电路功能要求，即负载要求，同时也要做到所选开关电器在技术、经济指标等各方面合理，在能满足所担负的配电、控制和保护任务的前提下，能充分发挥本身所具备的各种功能和作用。为此，在选用时需了解各种开关电器的用途、分类、性能和主要参数，以及各种电器的选用原则，同时还要分析具体的使用条件和负载要求，如电源数据、短路特性、负载特点和要求等，以便提出合理的选用要求。

电路控制电器指在电路中起发布命令、控制、转换、信号和联络作用的逻辑电器，包括各种主令控制电器、控制继电器、传感器触:头和具有不同功能的其他控制触头等。主电路开关电器上的触头及控制用附件也包括在电路控制电器的范围之内。电路控制电器种类繁多，其动作原理和在电路中所起的作用也各不相同。

选用电路控制电器，除应满足电路对电路控制电器的电气要求外，还应满足系列其他要求，如生产过程工艺要求等，这些要求随电气控制系统的动作原理、防护等级、功能执行元件类型和具体设计的不同而异。此外，还要求这些电器具备安装方便、端子标记清楚、接线简便迅速等。
